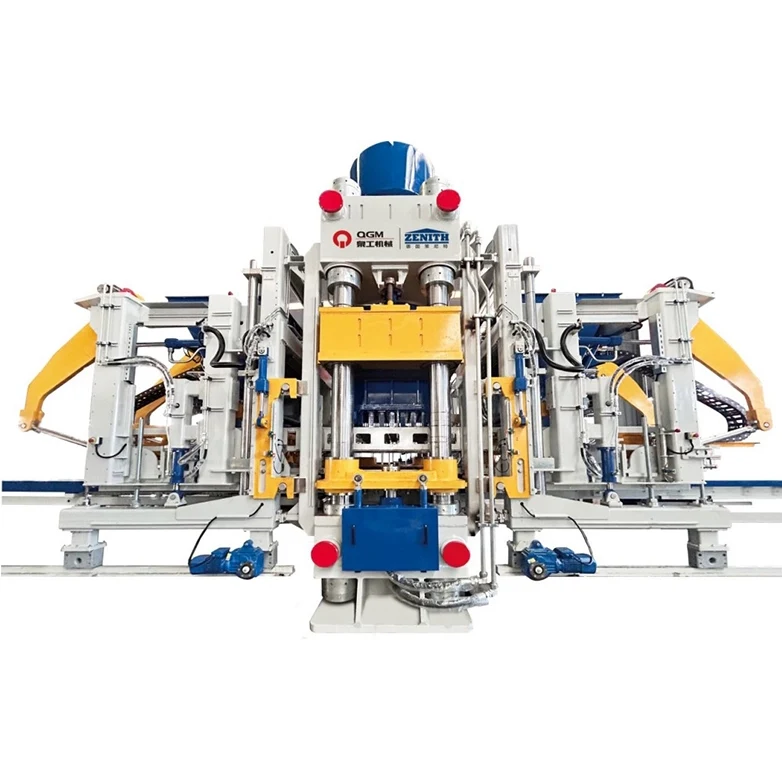

Itinayo sa paligid ng pinagsama-samang mekanikal, haydroliko at elektrikal na arkitektura, pinagsasama ng serye ng VP ang isang mataas na lakas na frame ng makina, malalaking toneladang hydraulic pressing, servo vibration at intelligent na automation. Ang mga bahaging kinikilala sa buong mundo ay ginagamit sa mga pangunahing sistema upang suportahan ang matatag na operasyon at pare-pareho ang pagbuo ng pagganap.
Sa tatlong pressing-force configuration—600, 900 at 1,500 tons—ang ZN-VP series ay nagbibigay ng nasusukat na solusyon para sa mga tagagawa ng konkretong produkto na may iba't ibang mga kinakailangan sa produksyon at mga detalye ng produkto.
Ang makina ay partikular na angkop sa mga aplikasyon kung saan ang pagbuo ng presyon, kakayahang umangkop sa materyal at flexibility ng produkto ay mahalaga. Depende sa napiling modelo, pagsasaayos ng amag at setup ng produksyon, ang makina ay maaaring gumawa ng:
●Mga karaniwang kongkretong bloke
●Hollow blocks
●Paving blocks
●Curbstones
●Mga produktong konkretong mukhang bato
●Mga produktong landscaping
●Water-conservancy slope-protection blocks
●Pader at pampalamuti kongkretong produkto
Sinusuportahan din ng serye ng ZN-VP ang paggamit ng iba't ibang mga fine-grained at solid-waste-based na hilaw na materyales, kabilang ang construction waste, metallurgical solid waste, mine tailings, stone powder, sludge at sand-washing mud, napapailalim sa naaangkop na paghahanda ng materyal at disenyo ng mix.
Ginagawa nitong angkop na opsyon ang serye ng ZN-VP para sa mga proyekto sa produksyon ng concrete block na nakatuon sa pag-recycle ng solid waste at value-added na mga produktong kongkreto.
| Modelo | ZN600VP | ZN900VP | ZN1500VP |
| Taas ng Produkto | 40-200mm Nako-customize; tukuyin kapag nag-order | 40-200mm Nako-customize; tukuyin kapag nag-order | 40-200mm Nako-customize; tukuyin kapag nag-order |
| Laki ng Papag | 1200*870mm | 1200*1150mm | 1400*1200mm |
| Main Pressing Force | 600T | 900T | 1500T |
| Pangunahing Silindro Diameter | φ500mm | φ600mm | φ800mm |
| Timbang ng Machine(Base Material + Face Mix + Hydraulic System) | Tinatayang 61T | Tinatayang 66T | Tinatayang 80T |
| Hydraulic Power | 75kW | 90kW | 110kW |
| Mga Dimensyon ng Machine(L × H × W) | Tinatayang 6900x5600x2800mm | Tinatayang 7200x5600x2800mm | Tinatayang 8500x6000x3300mm |
| Standard Concrete Block240*115*53mm | 42pcs./amag | 52pcs./amag | 64pcs./amag |
| Paving Block200*100*60mm | 30pcs./amag | 40pcs./amag | 48pcs./amag |
| Konkretong Produktong Mukhang Bato600*300*80mm | 3pcs./amag | 3pcs./amag | 6pcs./amag |
| Hollow Block390*190*190mm | 10pcs./amag | 10pcs./amag | 12pcs./amag |

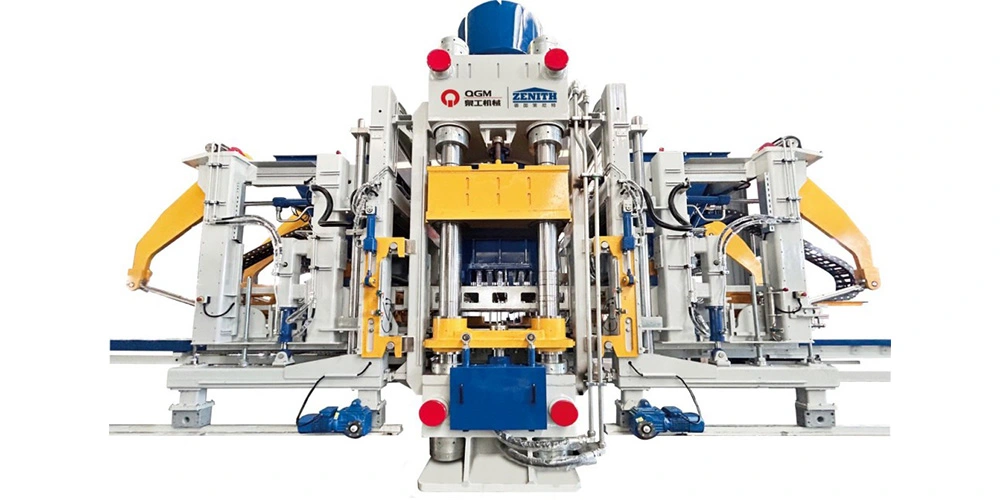

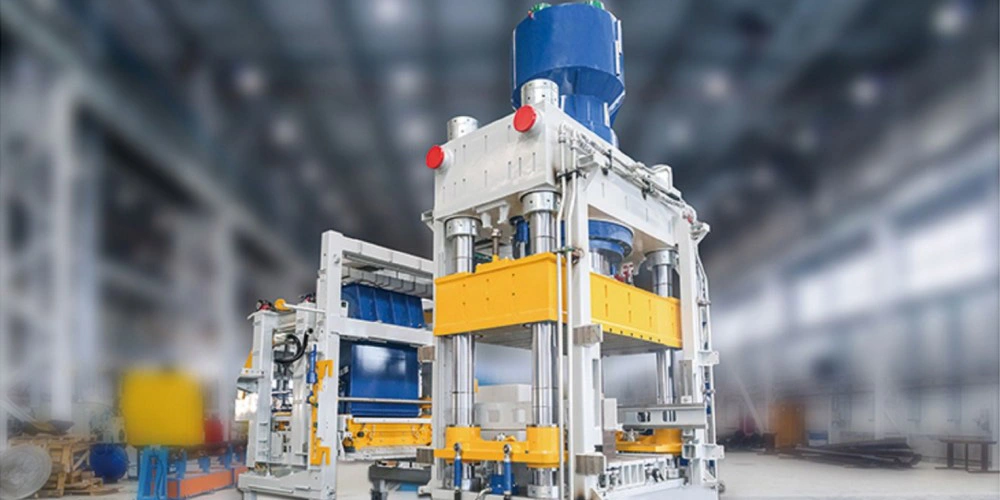

Ang pangunahing frame ng makina ay ginawa mula sa espesyal na hugis na mga seksyon ng bakal at isinasama ang patentadong teknolohiya sa disenyo ng istruktura.
Ang welded frame ay sumasailalim sa vibration stress-relief treatment upang mapabuti ang structural stability. Ang mga column na may malalaking diameter ay nagbibigay ng suporta at gabay sa panahon ng pagsasara ng amag, na tumutulong sa pagpapanatili ng tumpak na pagpoposisyon ng amag sa buong proseso ng pagbuo.
Ang demolding system ay gumagamit ng mekanikal na pag-synchronize upang i-coordinate ang paglabas ng amag at suportahan ang pare-parehong pagbuo ng produkto.
Para sa high-pressure concrete block production, ang isang matibay na istraktura ng makina ay mahalaga para sa pagpapanatili ng matatag na paggalaw ng amag at paulit-ulit na mga kondisyon ng pagbuo.
Ang hydraulic forming system ay isa sa mga tampok na pagtukoy ng serye ng ZN-VP.
Ang tatlong mga modelo ay nagbibigay ng pinakamataas na pangunahing puwersa ng pagpindot na 600, 900 at 1,500 tonelada, ayon sa pagkakabanggit. Ang malalaking diameter na pangunahing mga silindro ay bumubuo ng kinakailangang puwersang bumubuo para sa mataas na presyon ng produksyon ng kongkretong produkto.

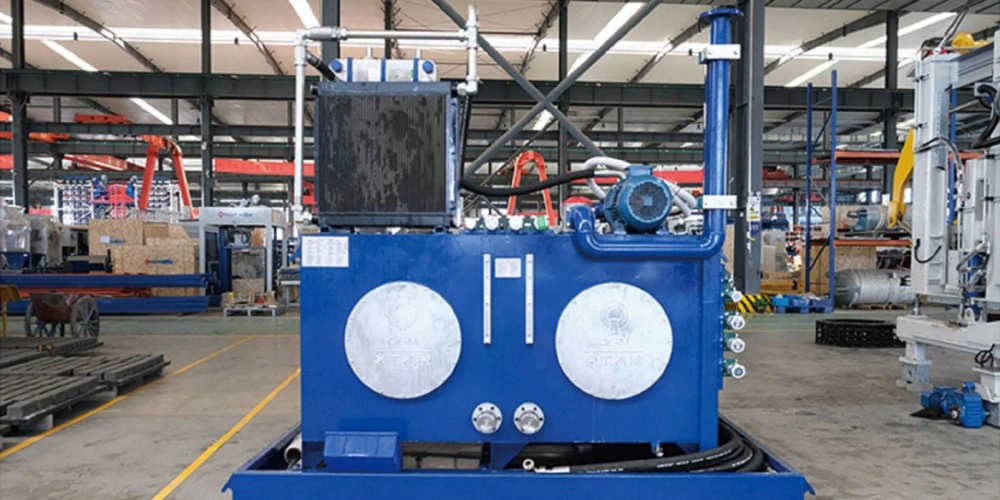

Ang mga hydraulic pump at valve ng internasyonal na tatak ay ginagamit sa loob ng hydraulic system. Ang bilis ng pagpindot, presyon at stroke ay maaaring iakma ayon sa mga kinakailangan ng produkto at proseso.
Nagbibigay-daan ito sa proseso ng pagbuo na ma-configure para sa iba't ibang uri ng produkto at katangian ng materyal.
Ang high-pressure hydraulic configuration ay partikular na nauugnay sa mga tagagawa na gumagawa ng mga siksik na kongkretong produkto o nagtatrabaho sa mga mix na naglalaman ng mga pinong pulbos at solid-waste-derived na materyales.
Ang serye ng ZN-VP ay nagsasama ng advanced na German servo vibration technology.
Nagbibigay ang mga servo motor ng mabilis na pagtugon at tumpak na kontrol ng mga parameter ng vibration, na nagpapahintulot sa puwersa ng paggulo at pagganap ng vibration na maisaayos ayon sa mga kinakailangan sa produksyon.
Kung ikukumpara sa nakapirming kontrol ng vibration, ang teknolohiya ng servo ay nagbibigay ng higit na kakayahang umangkop kapag nagpalipat-lipat sa iba't ibang uri ng produkto at mga formulation ng materyal.
Sinusuportahan ng kinokontrol na proseso ng vibration ang kongkretong compaction at tumutulong na mapanatili ang pare-parehong mga kondisyon sa pagbuo ng produkto.
Servo vibration concrete block forming technology ay lalong mahalaga kapag ang isang production line ay kailangang tumanggap ng maramihang mga detalye ng produkto sa halip na patuloy na magpatakbo ng isang solong standardized na produkto.

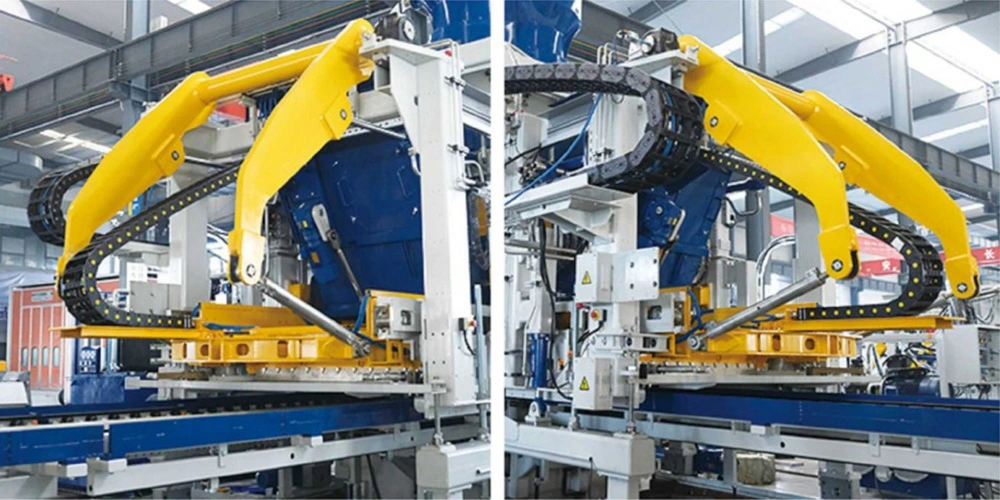

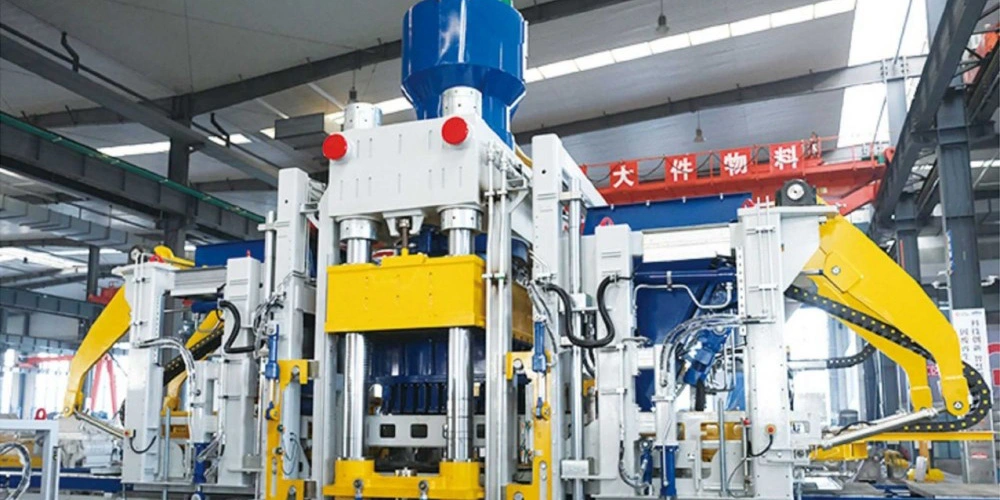

Gumagamit ang sistema ng pagpapakain ng materyal ng isang matatag na pagsasaayos ng swing-arm para sa pare-parehong pamamahagi ng materyal.
Ang mga gulong na may malaking diameter na gabay ay sumusuporta sa maayos na paggalaw ng feeding carriage, habang ang mga mapapalitang wear plate ay naka-install sa mga pangunahing contact surface upang pasimplehin ang maintenance.
Gumagamit din ang feeding platform ng mga napapalitang bahagi ng pagsusuot. Ang hydraulic locking ay nagbibigay-daan sa seksyon ng pagpapakain na mabuksan at ma-secure sa panahon ng inspeksyon, paglilinis at pagpapatakbo ng pagpapanatili.
Ang disenyong ito ay nagbibigay ng mas madaling access sa pagsusuot ng mga piyesa at nakakatulong na bawasan ang pagiging kumplikado ng nakagawiang gawain sa serbisyo.
Pinagsasama ng serye ng ZN-VP ang dalawang mekanismo ng pagbuo: High-pressure static pressing + servo vibration.
Ang hydraulic system ay nagbibigay ng pangunahing puwersa sa pagbuo, habang ang vibration system ay tumutulong sa pag-compact ng materyal sa panahon ng paghubog.
Ayon sa orihinal na teknikal na pagsasaayos, ang sistema ay nagbibigay ng hanggang sa 900 o 1,500 tonelada ng pangunahing puwersa ng pagpindot at 120 kN ng puwersa ng panginginig ng boses sa mga kaukulang modelo.
Ang pinagsamang teknolohiya ay nilayon upang tugunan ang pagbuo ng mga kinakailangan ng dry-process na kongkretong mga produkto gamit ang parehong magaspang na solid-waste na materyales at ultrafine powder na materyales.
Maaari itong ilapat sa paggawa ng:
●Bato-mukhang mga semento na pavers
●Permeable na mga produktong paving
●Curbstones
●Mga karaniwang kongkretong bloke
● Landscaping kongkretong produkto
●Iba pang customized na kongkretong produkto
Para sa mga proyektong nangangailangan ng pagkakaiba-iba ng produkto at kakayahang umangkop sa materyal, ang pinagsamang configuration ng pressing-and-vibration ay nagbibigay ng alternatibo sa kumbensyonal na static-pressure o vibration-only forming system.

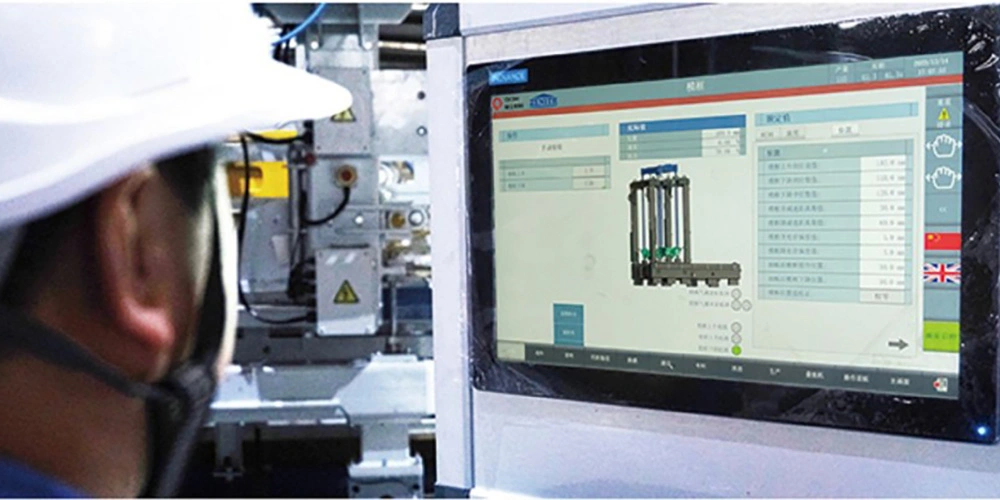

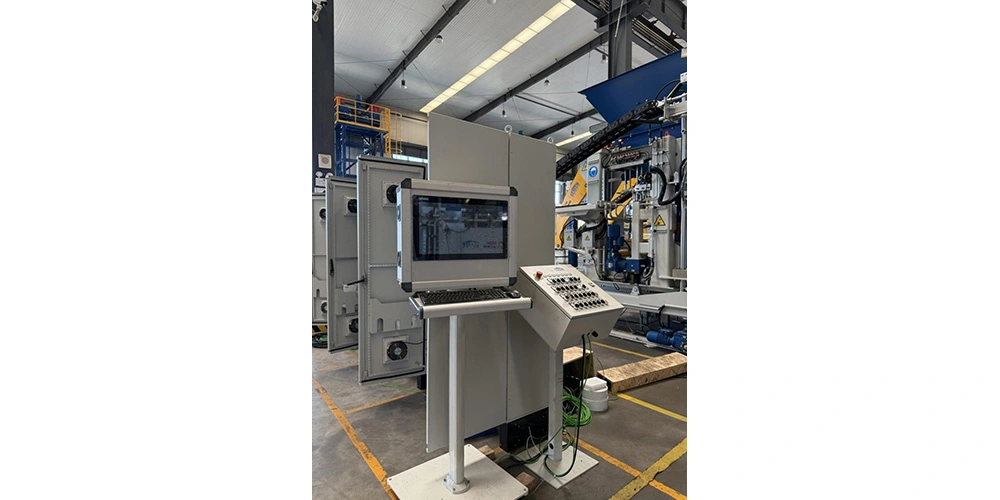

Ang serye ng ZN-VP ay isinasama ang teknolohiyang automation ng Aleman sa isang visual na interface ng tao-machine.
Ang control system ay nag-coordinate sa mga proseso ng pagbuo ng makina habang nagbibigay sa mga operator ng isang malinaw na interface para sa pamamahala ng produksyon.
Kabilang sa mga pangunahing pag-andar ang:
● Pamamahala ng recipe ng produksyon
●Pamamahala ng parameter ng pagpapatakbo
● Pagsubaybay sa katayuan ng kagamitan
● Pangongolekta ng data ng produksyon
● Kontrol sa pagpapatakbo ng makina
●Visualized na impormasyon ng kagamitan
Sa pamamagitan ng pagbabawas ng hindi kinakailangang manu-manong interbensyon, tinutulungan ng integrated control architecture ang mga operator na pamahalaan ang mga parameter ng produksyon nang mas pare-pareho.

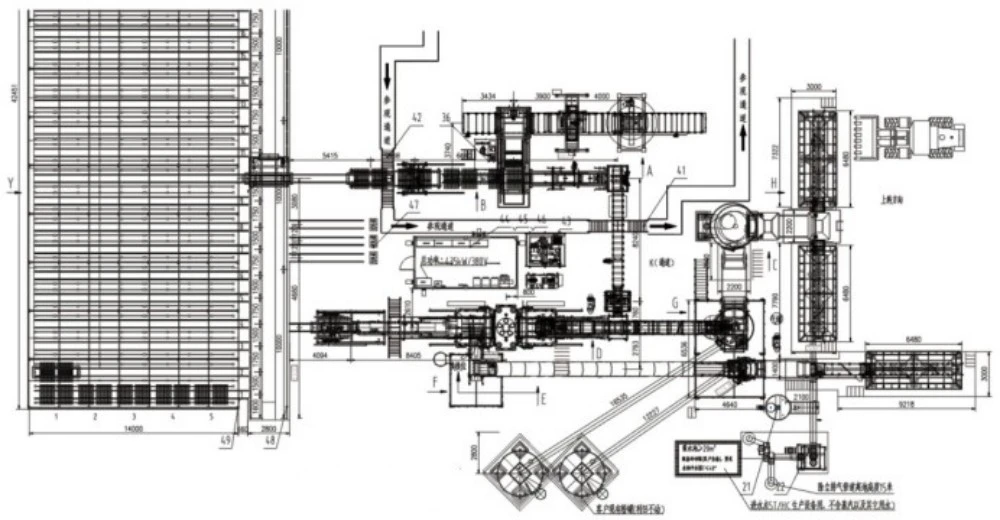

Para sa mga automated concrete block production lines, ang sentralisadong kontrol ay nagbibigay din ng mas malinaw na interface sa pagitan ng block machine at upstream o downstream na kagamitan.

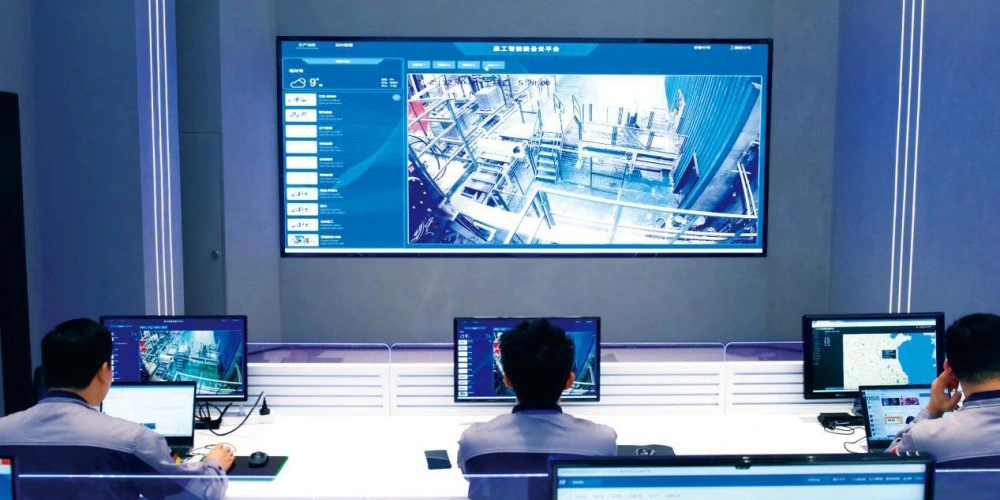

Pinapalawak ng QGM Intelligent Equipment Cloud Service Platform ang pamamahala ng makina nang higit pa sa lokal na control cabinet.
Pinagsasama ng platform ang cloud computing, komunikasyon ng data, pagmomodelo ng kagamitan, artificial intelligence, fuzzy neural network at big-data na teknolohiya upang mangolekta at magsuri ng impormasyon sa pagpapatakbo ng kagamitan at mga pattern ng paggamit.
Depende sa configuration at awtorisasyon ng system, sinusuportahan ng platform ang:
● Online na pagsubaybay sa kagamitan
● Remote control ng kagamitan
● Malayong teknikal na suporta
●Nahuhulaang pagtukoy ng pagkakamali
● Diagnosis ng pagkakamali
●Pagtatasa ng kalusugan ng kagamitan
● Mga ulat sa awtomatikong operasyon
●Pagsusuri ng data ng kagamitan
Lumilikha ito ng digital na koneksyon sa pagitan ng block making machine at cloud-based na mga function ng serbisyo.
Para sa mga gumagawa ng bloke sa ibang bansa, ang pagsubaybay sa cloud-based na kagamitan ay maaaring magbigay ng karagdagang layer ng suporta kapag ang mga kagamitan sa produksyon ay matatagpuan malayo sa teknikal na service center ng manufacturer.
Ang intelligent na kagamitan at cloud-service approach ng QGM ay pare-pareho sa mas malawak na pag-unlad nito ng digitally connected block-making equipment at intelligent production system.

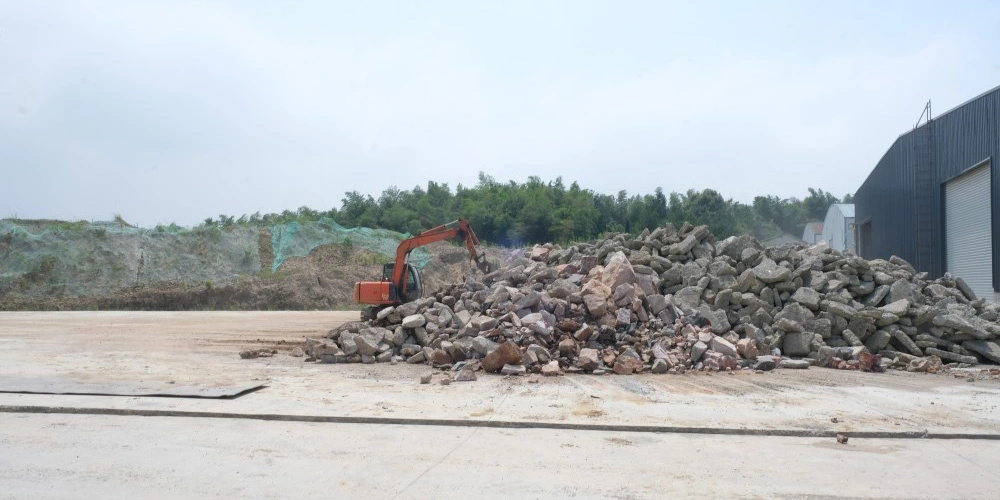

Ang isa sa mga pangunahing katangian ng aplikasyon ng serye ng ZN-VP ay ang kakayahang umangkop sa iba't ibang mga hilaw na materyales.
Depende sa mga materyal na katangian, preprocessing at mix na disenyo, ang makina ay maaaring gamitin sa mga materyales tulad ng:
Solid Waste Materials
●Mga basura sa pagtatayo
●Metallurgical solid waste
● Mga tailing ng minahan
●Stone powder
● Putik
●Putik na naghuhugas ng buhangin
Ang aktwal na ratio ng materyal at pagbabalangkas ay dapat matukoy ayon sa pisikal at kemikal na mga katangian ng mga lokal na magagamit na materyales.
Mga Produktong Kongkreto
Maaaring i-configure ang makina para sa paggawa ng:
●Mga karaniwang kongkretong bloke
●Hollow blocks
●Paving blocks
●Permeable pavers
●Curbstones
●Mga produktong konkretong mukhang bato
●Mga produktong landscaping
●Slope-protection blocks
●Mga produktong konkretong pampalamuti sa dingding
Ginagawa nitong may kaugnayan ang serye ng ZN-VP sa mga proyekto sa pag-recycle ng solid waste kung saan ang layunin ay gawing mabibili ang mga konkretong produkto ng maayos na naproseso.
Ang ZN600VP, ZN900VP at ZN1500VP ay nagbibigay ng tatlong magkakaibang configuration ng kagamitan sa loob ng parehong konsepto ng hydraulic forming.
Ang pagpili ng naaangkop na modelo ay nakasalalay sa mga kadahilanan tulad ng:
● Kinakailangang puwersa ng pagpindot
●Mga sukat ng papag
● Sukat ng produkto
● Saklaw ng produkto
●Katangian ng hilaw na materyal
● configuration ng amag
● Kinakailangang sukat ng produksyon
●Magagamit na espasyo ng halaman
● Kumpletuhin ang configuration ng linya
