Ang Mobile Laying Brick Machine ay isang brick-making machine. Madali itong patakbuhin at angkop para sa maliliit na pabrika ng ladrilyo. Gumagalaw ito sa pagbabago ng lugar ng trabaho. Ang kagamitang ito ay hindi nangangailangan ng papag. Ang mga pinindot na brick ay inilalagay sa site habang ang brick machine ay gumagalaw, na nakakatipid ng maraming gastos sa papag, ngunit ang lugar ng site ay kailangang sapat na malaki. Gumagamit ang Mobile Laying Brick Machine ng isang advanced na PLC intelligent control system, na maaaring magsagawa ng human-machine dialogue, ganap na awtomatikong operasyon, random na signal analysis, awtomatikong fault diagnosis at iba't ibang mga setting ng parameter. Ang makina na ito ay may mga pakinabang ng simple at compact na istraktura, madaling operasyon, madaling pagpapanatili, mababang paggamit ng kuryente at mataas na output.
Video ng Produkto

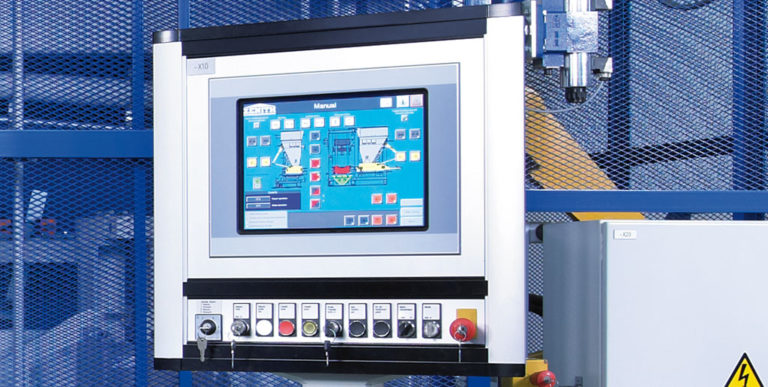

Angself-explanatory, na hinimok ng menu na Touch Panelginagawang napakadali ang pagpapatakbo ng makina. Ang mga parameter ng produksyon para sa iba't ibang uri ng amag at mga programa sa produksyon ay ipinasok at nai-save sa pamamagitan ng paggamit ng maayos na mga mask ng menu. Ang isang mabilis na Siemens SPS ay ginagamit para sa panloob na pagproseso ng signal.

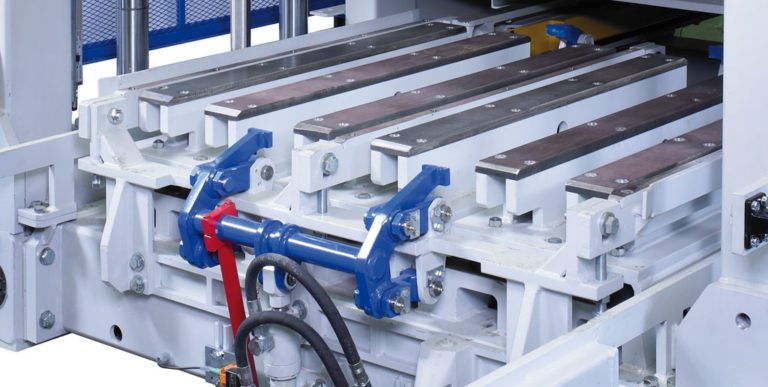

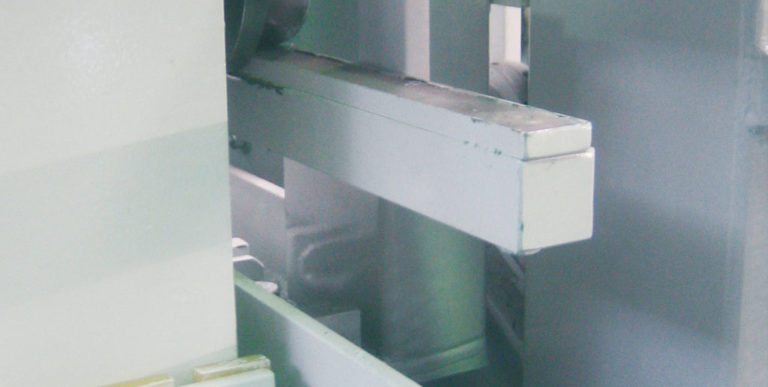

Ang malalaking dimensyon na mga haligi at paggabay na mga bearings, na sinusuportahan ng pag-synchronize ng mga paggalaw sa pamamagitan ng chain at lever shaft, ay ginagarantiyahan ang isangligtas at tumpak na paggabay ng amag at pakialaman ang ulo. Ang pagsukat ng digital path sa pamamagitan ng linear encoder ay opsyonal na available.

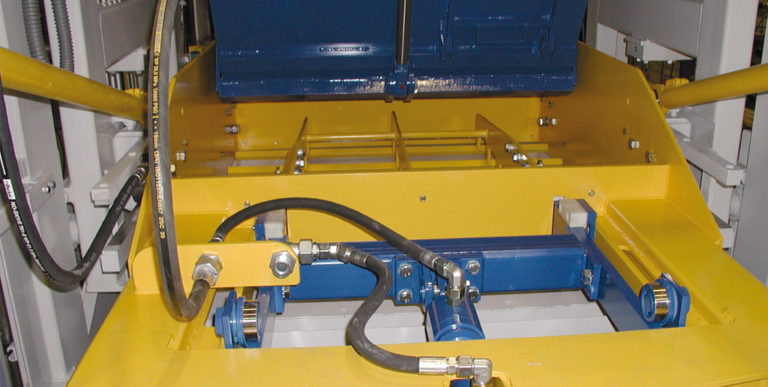

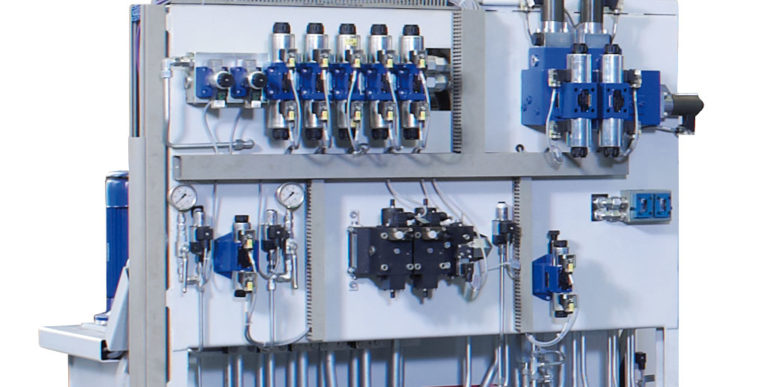

Ang mga pangunahing paggalaw ng makina (paglipat ng vibrating table, mold at tamper head lift at paglipat ng feed drawer) ay hinihimok nghaydroliko na mga silindro, na binuo ng ZENITH, at isinaaktibo sa pamamagitan ng mga proporsyonal na balbula. Ang mga produkto ay maaaring ilagay sa panahon ng demoulding na may kontroladong pababang bilis.
Ang pangunahing tamper head ay maaaring nilagyan ng ahydraulically operated quick change devicepara sa mabilis na pagbabago ng amag. Para sa mga curbstone na ginawa nang crosswise sa direksyon ng pagpuno, ang makina ay maaaring opsyonal na nilagyan ng rotating tamper head device para sa madaling paglilinis ng tamper head swords sa pamamagitan ng paggamit ng feed drawer brushes.
Upang madagdagan ang kapasidad ng makina, maaari itong lagyan ng gamitopsyonal na package na "Bilis at Kaginhawaan".. Kasama sa package na ito ang mga kontrol at haydrolika na may mas mataas na performance, sistema ng pagsukat ng digital path para sa lahat ng pangunahing paggalaw ng axes, tamper head quick change device at back concrete feed drawer na may hydraulically operated grate.
Kapag nagtatrabaho nang walang face mix unit, ang makina ay maaaring nilagyan ng apolystyrene core insertion devicepara sa paggawa ng mga bloke ng pagkakabukod o may aumiikot na brushpara sa pagwawalis ng mga block surface.
Teknikal na Data
| Mga tampok | |
| Base material hopper | 1,200L |
| Base material na feedbox | 2,000L |
| Pigment hopper | 800L |
| Feedbox ng pigment | 2,000L |
| Max.feeding taas ng loader | 2,800mm |
| Pagbubuo ng laki | |
| Max.forming haba | 1,240mm |
| Max.forming width(gumagawa sa vibration table) | 1,000mm |
| Max.forming width(gumagawa sa lupa) | 1,240mm |
| Taas ng produkto | |
| Multi-layer na produksyon | |
| Min.product na taas (gumagawa sa papag) | 50mm |
| Max.taas ng produkto | 250mm |
| Max.stacking height(pallet+ height ng isang layer na produkto) | 640mm |
| Mababang antas ng produksyon sa papag | |
| Max.taas ng produkto | 600mm |
| Mababang antas ng produksyon sa sahig | |
| Max.taas ng produkto | 650mm |
| Produksyon sa sahig | |
| Max.taas ng produkto | 1,000mm |
| Min.taas ng produkto | 250mm |
| Timbang ng makina | |
| Walang amag at pigment device | 11.7 T |
| Pigment device | 1.7 T |
| Laki ng makina | |
| Kabuuang haba (walang pigment device) | 4,400mm |
| Kabuuang haba (may pigment device) | 6,380mm |
| Max.kabuuang taas | 3,700mm |
| Min.kabuuang taas(taas ng transportasyon) | 3,240mm |
| Kabuuang lapad (kabilang ang control panel) | 2,540mm |
| Sistema ng panginginig ng boses | |
| Max.exciting na puwersa ng vibration table | 80KN |
| Min.kapana-panabik na puwersa ng pinakamataas na panginginig ng boses | 40KN |
| Pagkonsumo ng enerhiya | |
| Batay sa maximum na bilang ng vibrating table | 42KW |
Kapasidad ng Produksyon
| Uri ng Block | Dimensyon (mm) | Mga larawan | Dami/Ikot | Oras ng Ikot | Kapasidad ng Produksyon (Kada 8hs) |
| Hollow Block | 400*200*200 |
|
12 | 40s | 8,640 mga PC |
| Parihabang Paver | 200*100*60 |
|
54 | 38s | 817m2 |
| Parihabang Paver (walang facemix) | 200*100*60 |
|
54 | 36s | 864m2 |
| UNI Pavers | 225*112.5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2,504 na mga PC |
