| Mga tampok | |
|---|---|
| Max. I -block ang taas | 500 mm |
| Min. I -block ang taas | 40 mm |
| Opsyonal na taas ng block (min.) | 30 mm |
| Laki ng Pallet | |
| Pamantayan | 1.400 x 1.100 x 50 mm |
| Ang iba't ibang laki ng papag ay posible | |
| Bumalik kongkreto hopper | |
| Dami (geometric) max. | 2.400 l |
| Face Mix Hopper | |
| Dami (geometric) max. | 2.400 l |
| Iba't ibang mga pagpatay sa hopper na may draw plate o dosing flap Para sa maraming kulay na produksiyon ay magagamit. |
|
| Ang taas ng pagpapakain ay maaaring ayusin nang paisa -isa. | |
| Timbang ng makina | |
| Na may yunit ng paghahalo ng mukha at magkaroon ng amag | AC. 35,000kg |

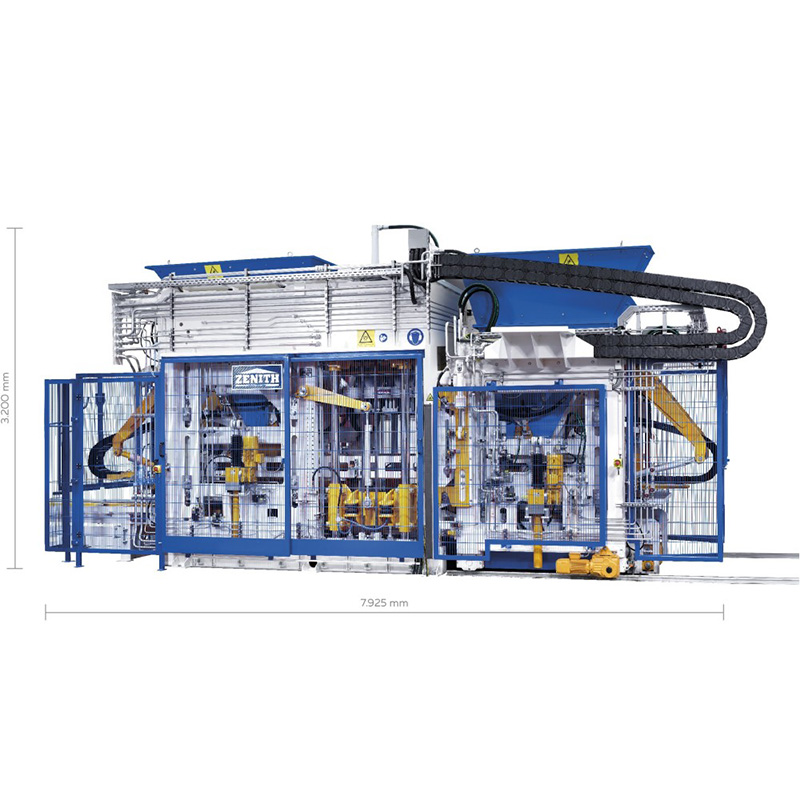

| Dimensyon ng makina | |
| Max. Kabuuang haba na may yunit ng paghahalo ng mukha | 7.925 mm |
| Max. Kabuuang taas (transportasyon) | 3.200 mm |
| Max kabuuang lapad | 3.100 mm |
| Sistema ng panginginig ng boses | |
|---|---|
| Vibrating table one-part, ultra-dynamic servo vibration with Kadalasan at kontrol ng amplitude (Centrifugal Force Max.) |
175 Kn |
| 2 Tamper Head Vibrator (Centrifugal Force Max.) | 35 Kn |
| Hydraulics | |
| Kapasidad (Kabuuan) | 560 l/min |
| Presyon ng Operasyon
Pump 1 machine Pump 2 Tamper Head Pump 3 setting mode |
180 bar 200 bar 200 bar |
| Electrics | |
| Koneksyon ng Koneksyon (Pamantayan) na may naka -install na yunit ng face mix |
ca. 310kw |
| Kapangyarihan ng koneksyon | ca. 160kw |
| Proteksyon ng Fuse | 315a |
| Linya ng supply | 4x 185mm² alternativ 2x 4x 70mm² |
| System Siemens S7-1500, Tia-Portal |
|

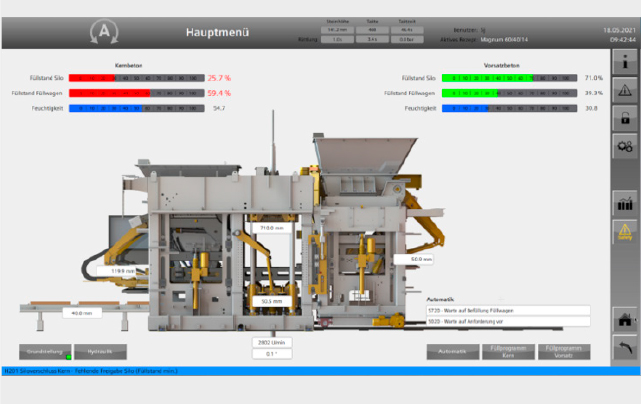

| Operasyon sa pamamagitan ng Touch Panel |
|
Ang mga teknikal na detalye ay napapailalim sa mga pagbabago - nang walang paunang paunawa. Ang mga larawan ng kagamitan na ipinapakita ay mga halimbawa lamang. Ang mga larawan ay maaaring magsama ng mga pagpipilian ayon sa hinihiling ng bawat customer.
Ang taas na nababagay na base mix hopper ay isang espesyal na bago at binuo upang makabuluhang mapabuti ang kalidad ng mga kongkretong produkto. Tumutulong ito sa pag -optimize ng daloy ng materyal at nagmamalasakit sa isang pamamahagi ng materyal. Bilang karagdagan, ang dami ng pagpuno sa drawer ng feed ay maaaring maiakma nang tumpak at umaasa sa produkto.

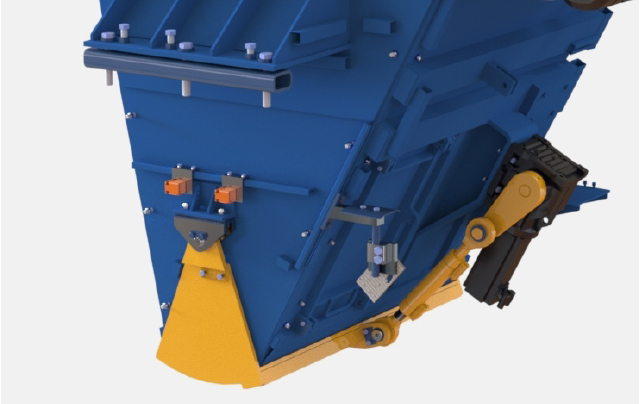

Ang hopper flaps ng base at face mix hoppers ay nilagyan ng mga servo motor. Pinapayagan nito ang napakabilis na pagbubukas at oras ng pagsasara. Ang resulta ay isang labis na dosis ng exacter. Ang bentahe ay isang mas mahusay na muling paggawa ng proseso ng paggawa na higit na nagpapabuti sa mataas na kalidad ng produkto.

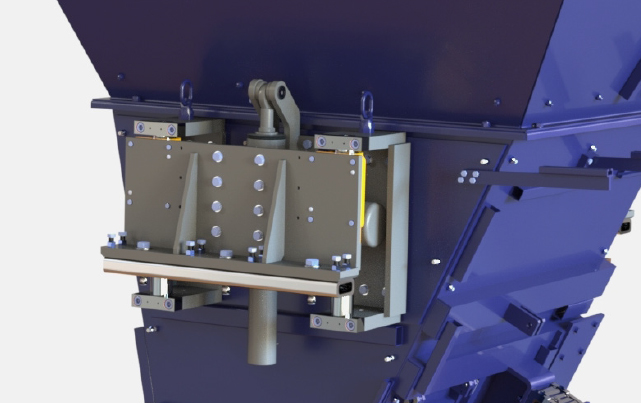

Ang pangunahing ulo ng tamper ay nag -aalok ng higit na kakayahang umangkop sa panahon ng paggawa kaysa sa mga karaniwang ulo ng tamper. Ang bilang ng mga buffer ng goma ay maaaring malayang mapili. Bukod dito, ang pangunahing tamper ay maaari ring idinisenyo ayon sa mga koneksyon ng iba pang mga tagagawa. Ang mga makabagong ito ay ginagawang mas tumpak at maaasahan ang paggawa.

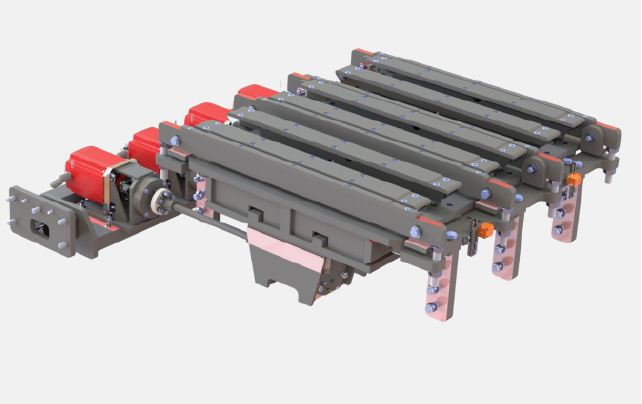

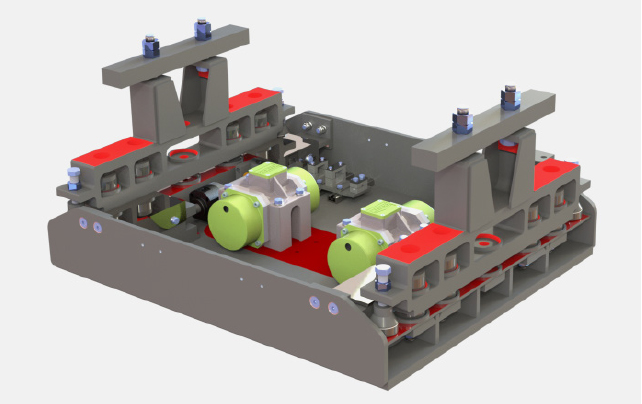

Ang sistema ng panginginig ng boses na may isang bahagi na vibrating table ay karagdagang binuo sa pakikipagtulungan sa RWTH Aachen. Nakakamit nito ang isang mataas na kahusayan ng enerhiya salamat sa pinakamainam na pamamahagi ng mga puwersa ng panginginig ng boses. Habang gumagana ang sistemang ito nang walang paliguan ng langis at hindi nangangailangan ng karagdagang paglamig ng hangin, ito ay napaka-eco-friendly at pinapayagan ang madaling pagpapanatili.

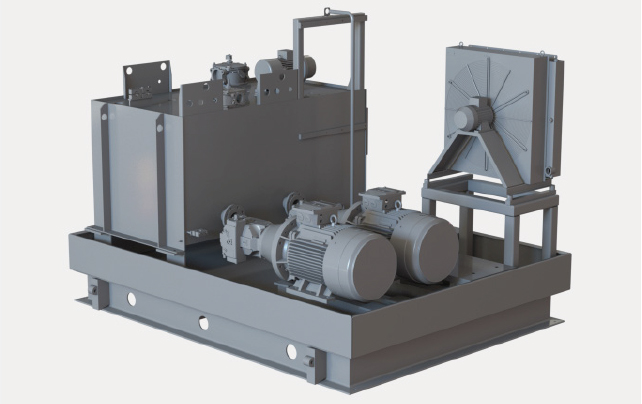

Ang makina ay gumagana sa dalawang pangunahing bomba (kapasidad 270L/min) at dalawang nagtitipon ng presyon para sa mabilis na oras ng pag -ikot sa regular na paggawa. Sa kaso ng isang pagkabigo sa bomba, ang makina ay maaaring mapatakbo kasama ang pangalawang bomba upang maiwasan ang isang paghinto sa produksyon. Ang karagdagang bomba para sa setting mode (kapasidad 20L/min) ay ginagarantiyahan para sa isang ligtas na limitasyon ng mga bilis para sa kani -kanilang paggalaw.
Ang lahat ng mga pangunahing axes (ulo ng tamper, amag, drawer ng feed, pagpuno ng rehas) ay dinisenyo bilang kinokontrol na mga axes sa Tia-Portal. Samakatuwid, ang mga panlabas na control electronics ay hindi kinakailangan. Nagbibigay ang sistemang ito para sa eksaktong at patuloy na pagpoposisyon. Ang mataas na katumpakan ng mga pag -uulit sa proseso ng paggawa ay ginagarantiyahan para sa isang patuloy na mataas na kalidad ng produkto sa panahon ng paggawa ng nonstop.
